三筒烘干機

作者 Admin 瀏覽 發布時間 17/04/27

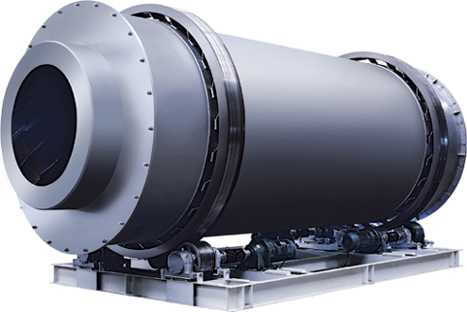

三筒烘干機

三筒烘干機產品介紹:
       三筒烘干機廣泛應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材,建筑業的干混砂漿,黃砂等以及化工、鑄造等行業原材料烘干。在濕物料烘干設備系列產品中,回轉式三筒烘干機是在單筒回轉式烘干機基礎上改進的節能產品。經多家企業、多個行業的應用,取得了良好的效果;剞D(zhuǎn)式三筒烘干機改進了單筒原單筒烘干機內部結構,增加入機前濕料的予烘干和延長濕料在機內烘干時間,再加上密封、保濕以及合理的配套措施,使烘干機生產能力與原單筒式烘干機相比,提高50-80%,單位容積蒸發強度可達120-180kg/m3,標準煤耗僅為6-8kg/t。其技術先進、運行參數合理,操作簡單可行。

三筒烘干機性能特點:
       1、三筒烘干機科學合理、節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換,在外筒熱交換以傳導、對流形式并用。 烘干機熱效率高且節能效果顯著。經檢測,熱效率大大超過傳統烘干機50%左右的水平。該設備投產使用后,節煤效果顯著。
       2、該機采用物料與熱氣流順流烘干工藝,適用范圍廣。它能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干,也適用于冶金、化工等部門的各種散狀物料的烘干。 結構緊湊。整機水平布置,采用托輪支承,取消了大小齒輪傳動,代之以托輪傳動,使設備安裝更方便、操作更簡單、運行更可靠、運轉率更高。
       3、該機的外部表面積比單筒回轉式烘干機減少30%以上,并且外筒對內筒有保溫隔熱作用,外筒表面溫度低,熱損失少,在節能的同時,大大改善了勞動環境和勞動條件。
       4、多種揚料板設計,角形揚料板與萬字揚料板的有機結合,使物料與熱煙氣交換更加充分,減少了烘干機筒體內“風洞”產生的機理。
       5、采用變頻調速,調整筒體轉速,根據入機水分,產量要求,采用適當?shù)霓D(zhuǎn)速,確保滿足下道工序的需求。 自動溫度監控系統,使操作更加便捷。

三筒烘干機工作原理:
       物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換,物料移動至內層的另一端進入中層,進行逆流烘干,物料在中層不斷地被反復揚進,呈進兩步退一步的行進方式,物料在中層既充分吸收內層滾筒散發的熱量,又吸收中層滾筒的熱量,同時又延長了干燥時間,物料在此達到理想的干燥狀態。物料行至中層另一端而落入外層,物料在外層滾筒內呈矩形多回路方式行進,達到干燥效果的物在熱風作用下快速行進排出滾筒,沒有達到干燥效果的濕物料因自重而不能快速行進,物料在此矩形抄板內進行充分干燥,由此完成干燥目的。

三筒烘干機技術參數:

型號 φ2.0×6m φ2.5×6.5m φ2.7×7m φ3×7m φ3.2×7m φ3.6×8m φ4.2×8.5m
外筒直徑 2.0 2.5 2.7 3 3.2 3.6 4.2
外筒長度 6 6.5 7 7 7 8 8.5
筒體容積(m3) 18.84 31.89 40.5 49.46 56.26 81.38 118
筒體轉速 3-10 3-10 3-10 3-10 3-10 3-10 3-10
物料停留時間 12-30 12-30 12-30 12-30 12-30 12-30 12-30
物料初水份(%) 6-25 6-25 6-25 6-25 6-25 6-25 6-25
物料終水份(%) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
最高進氣溫度(℃) 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃
生產能力(T/H) 礦渣 20-25 25-30 30-35 35-10 40-45 50-65 70-85
粉煤灰 10-17 17-21 20-25 23-27 25-30 30-45 45-63
黃沙 20-27 25-40 27-45 30-45 35-50 55-75 75-99
電動機型號 Yr160m-4 Yr132m-4E Yr160m-4 Yr160m-4 Yr132m-5E Yr160m-4E Yr160m-4E
電動機功率 7.5×2 11×2 7.5×4 7.5×4 11×4 15×4 18.5×4
減速機型號 XWD-6 XWD-6 XWD-6 XWD-6 XWD-6 XWD-8 XWD-8
減速機速比(I) 17-29 17-29 17-29 17-29 17-29 17-29 17-29
設備重量(T) 25 32 35 38 43 57 77
